GPRS DATA LOGGER

مشخصات فنی دقیق محصول

دارای دو رله فرمان دارای سه ورودی دیجیتال دارای کلید عملیاتی بر روی دستگاه ولتاژ تغذیه 220V AC و فرکانس 50 HZ میکروکنترلری و دارای صفحه نمایش LCD دارای ابعاد بسیار مناسب ( 16×11×11cm ) دارای LED های نشانگر ( وضعیت های عملکردی دستگاه ) قابلیت قفل تنظیمات (PASSWORD ) ( بنا به درخواست ) تغذیه از سه فاز توسط سوئیچ اتوماتیک ( با قطع هر فاز بطـور اتوماتیک به فاز بعدی سوئیچ می کند ) استفاده از SMS وGPRS بصورت مجزا یا تواماً ( بر اساس درخواست ) جهت صدور فرامین و تبادل اطلاعات دارای یک سال وارانتی و ده سال خدمات پشتیبانی نصب آسان و آموزش رایگان

کاربرد محصول



دستگاه با استفاده از تکنولوژی (SMS , GSM , GPRS) به صورت مجزا با تواماً جهت پست های روشنائی

معابر طراحی و تولید گردیده و پس از نصب امکانات زیر را در اختیار قرار می دهد :

-  ثبت ومانیتورینگ  جریان های سه فاز هر فیدریا پست روشنائی

 -  ثبت ومانیتورینگ  ولتاژهای سه فاز

 - ثبت ومانیتورینگ انرژی مصرفی شبکه روشنائی معابربصورت کیلوواتساعت

 -  دارا ی قابلیت خطایابی قطع و وصل هر یک از سه فاز یا تواماً ( بستگی به کنتاکتورها یا کلیدهای قطع و وصل دارد )

 -  قابلیت رکوردگیری (ثبت تاریخ و زمان) روزانه جریان ها و ولتاژهای فاز و توان مصرفی

 -  قابلیت دریافت و مشاهده اطلاعات در هر زمان و ساعت دلخواه بصورت انتخابی یا اتوماتیک

 -     قابلیت ارسال اطلاعات به مرکز و دریافت فرمان از مرکز در هر لحظه

 -   بدون نیاز به حضور پرسنل در حوزه عملیاتی روشنائی معابر

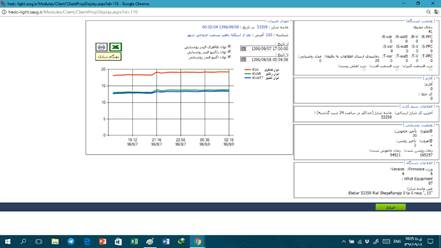

 -   مانیتور ، پایش آنلاین وضعیت سیستم روشنایی از راه دور استفاده از سیستم GPRS جهت تبادل اطلاعات بین مرکز و

دستگاه کنترل و مانیتور آنلاین سیستم در هر نقطه از دنیا از طریق اینترنت برنامه ریزی یا کنترل از راه دور ، جهت روشن و

خاموش نمودن چراغ ها کنترل چراغ های روشنایی از راه دور و به صورت از قبل برنامه ریزی شده و یا بصورت دستی تغییر

پارامترهای سیستم در محل سایت با استفاده از نوت بوک و کلیدهای کمکی و از مرکز از طریق اینترنت بررسی آلارم ها

 در محل حوزه روشنایی با استفاده از رایانه و در اتاق کنترل از طریق اینترنت ارسال آلارم و تغییرات توسط SMS مشاهده

وضعیت خاموش یا روشن بودن لامپ ها بصورت آنلاین از طریق اینترنت گزارش گیری از وضعیت عملکرد لامپ های حوزه

روشنایی بصورت روزانه و ماهانه جهت بررسی عملکرد پیمانکار نگهداری کننده شبکه روشنایی نظارت بر نحوه فاز بندی

مصرفی و قابل شناسایی بودن عملکرد پیمانکار نگهداری از سیستم در صورتی که بدلیل خرابی یکی از فاز ها از رفع عیب

خودداری و از فاز دیگری استفاده نماید

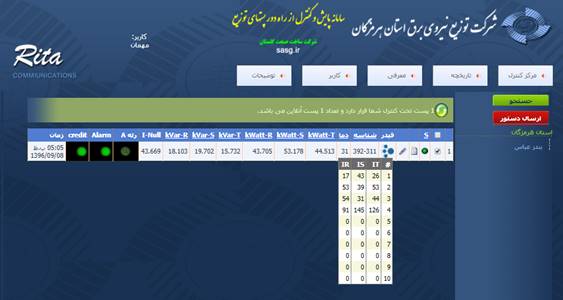

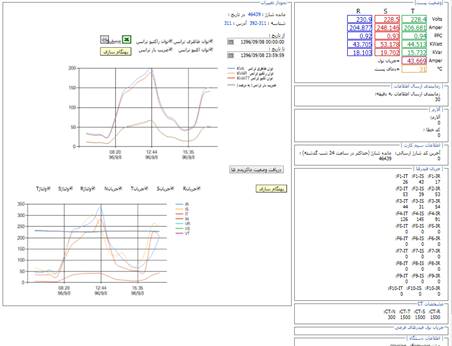

** مشاهده خروجی یک روزکاری پست روشنائی معابر :



 نصب و بهره برداری در پست های (ترانس ها) زمینی و هوایی وشبکه های  روشنائی معابر میسر بوده و

سیستم تولیدی دارای مزایای زیر می باشد :

 - استفاده از تکنولوژی SMS  و  GPRS بصورت مجزا یا تواماً (بر اساس درخواست)

- میکروکنترلری و دارای صفحه نمایش LCD جهت کنترل همزمان بازبودن درب پست روشنائی

- عملکرد رله

-          کنترل اتوماتیک  دما وارسال گزارش عملکرد بطور همزمان

 – قابلیت برنامه ریزی شاخص پذیری جهت کنترل بارروشنائی معابر

- قطع همزمان تعداد زیادی فیدر ازپستهای مختلف روشنائی معابرجهت موارد کمبودبارواضطراری

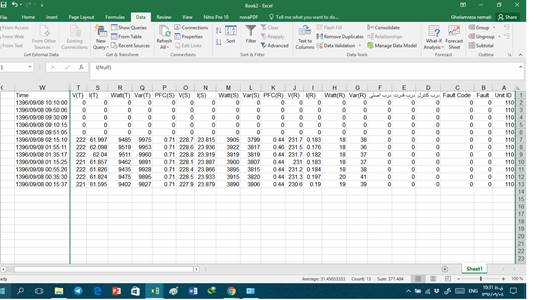

ازمزایای دیگر برنامه انتقال اطلاعات برداشتی به محیط اکسل میباشد:

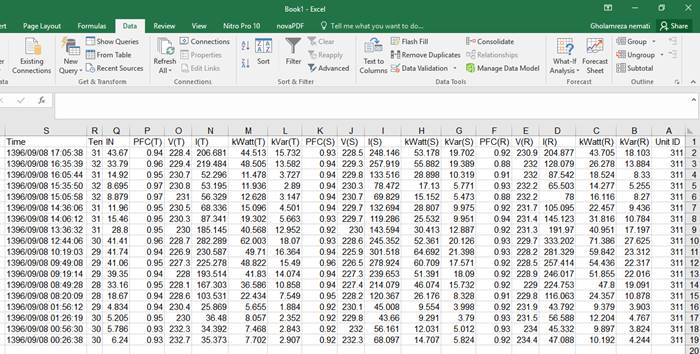

درادامه خروجی یکی از پست های توزیع زمینی بندرعباس (پست حوزه) شامل یک فیدراصلی وچهارفیدرخروجی

 وجریان نول بهمراه کلیه کمیت ها ی مورد نیاز آورده شده است :

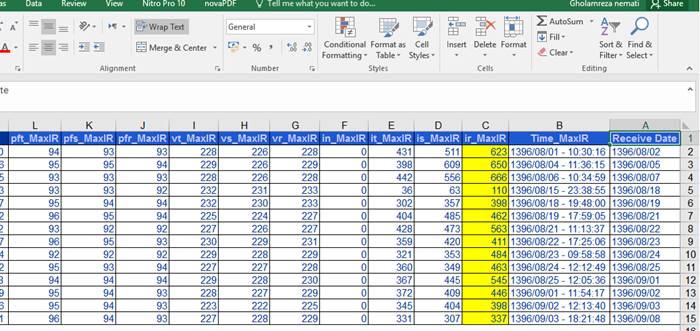

نتایج اطلاعات ماکسیمم کمیت های اندازه گیری شده :
